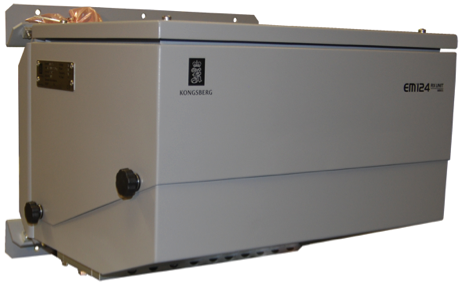

EM124全海深多波束测深仪

产品中心 > 多波束测深仪 > EM124全海深多波束测深仪

EM124全海深多波束测深仪

EM124型12kHz多波束测深系统主要用于全深度海底测绘、水深测量和海底影像采集。波束聚集同时应用在发射和接收上。该产品是目前世界上唯一可靠、可用、符合技术指标的全深度多波束测深系统,其分辨率、覆盖范围、精度在全球范围内都是无与伦比的。作为EM122的后续产品,EM124的广泛功能支持同时收集多种数据类型,从而节省了规划,执行和分析阶段的时间。同时EM124是一款低噪声回声测深仪,可提供卓越的数据,只需极少的后期处理。


功能用途

1. 海底测绘;

2. 港口测量;

3. 海底管线路径测量

4. 水深测量;

5. 海底影像采集;

6. 水下检测与目标定位。


产品特点

1. 深度范围20-11000 m;

2. 扫宽最大6倍水深/超过40km;

3. 发射和接收时聚集波束;

4. 高密度和多Ping模式用以增加分辨率;

5. 每Ping最大864测深点;

6. Yaw,pitch和roll补偿和稳定;

7. 高精度;

8. 模块设计,波束宽度0.5-4度;

9. 可选集成地层剖面系统。

基本组成

1. 发射/接收换能器阵;

2. 发射单元;

3. 接收单元;

4. 接线盒;

5. 操作员工作站;
