EM2040C便携式浅水多波束测深仪
EM2040C便携式浅水多波束测深仪
EM 2040C（紧凑型C）是基于EM 2040技术的浅水多波束回声测深仪，是任何高分辨率测绘和检测应用的理想工具。接收器和发射器集成在一个共同的声纳头中，其尺寸与其前身EM3002相同。该系统满足甚至超过IHO-S44特殊订单和更严格的LINZ规范。
功能用途
1. 海底测绘；
2. 水深测量；
3. 海底影像采集。
产品特点
1. 高分辨率；
2. 频率范围宽；
3. 同时采用CW和FW调频脉冲，测深范围更大；
4. 波束具备横摇、纵摇、偏航（双探头）稳定；
5. 短脉冲长度、大带宽；
6. 发射和接收都采用近场聚焦功能；
7. 设计灵活，用户可以根据应用环境选择波束宽度；
8. 水体数据；
9. 海底影像；
10. 安装便捷；
11. 耐压深度50m。
基本组成
EM 2040C多波束系统由以下三部分组成：
1. 甲板处理单元；

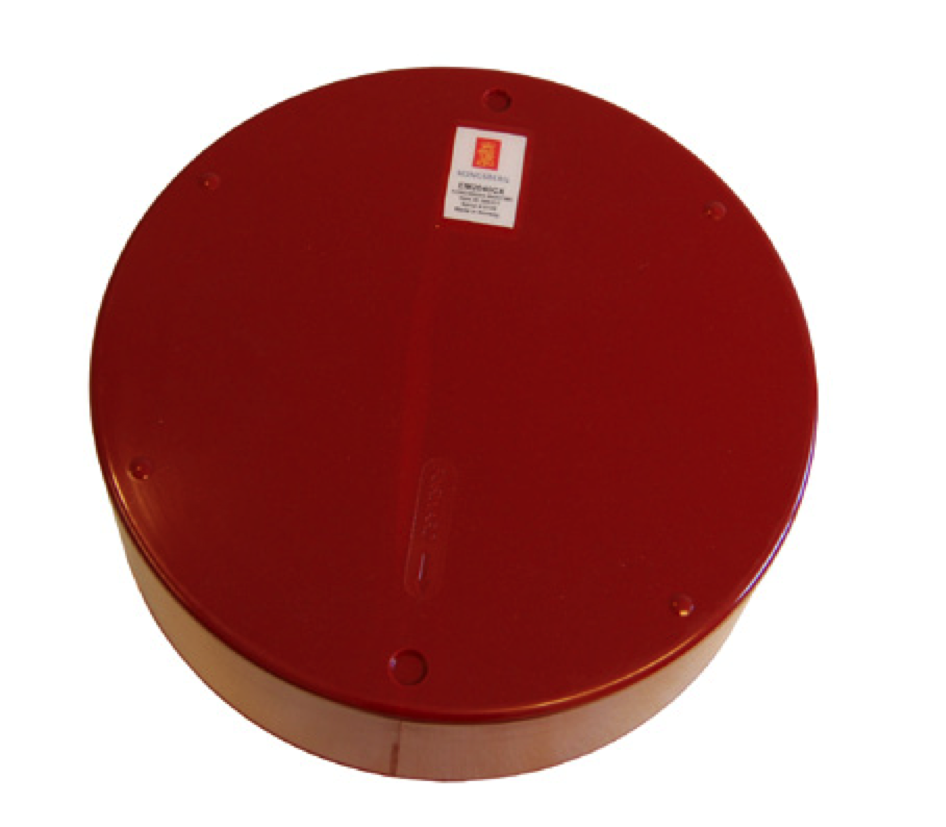

2. 声呐头；
3. 工作站。
技术参数
产品名称 | EM 2040C |
频率 | 200kHz—400kHz（实时可选频率步长为10kHz） |
波束宽度（发射/接收） | 1°x1°（400kHz） |
条带宽度 | 130°（单探头）、200°（双探头） |
波束模式 | 等距，等角，高密度 |
深度分辨率 | 小于5 mm |
测深点数量 | 400（单探头、单条带） 800（单探头、双条带） 1600（双探头、双条带） |
最大脉冲率（脉冲数/秒） | 50 Hz |
换能器 | 集成发射和接收单元 直径×高度：332×119 mm 重量：8.4 kg（水中） 18.8 kg（空气中） |
最大测深范围 | 最大深度：520 m（200 kHz） |
范围分辨率（CT/2） | 10.5 mm |
脉冲长度 | 脉冲长度（CW）：14 – 918 μs 脉冲长度（FM）：可达12 ms |
精度等级 | IHO 特殊规定，LINZ 特殊规定 |
横摇稳定 | 实时补偿稳定：±15° |
纵摇稳定 | 实时补偿稳定：±10° |
偏航稳定（双探头） | 实时补偿稳定：±10° |
